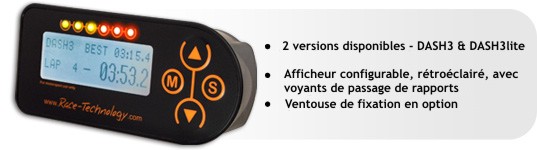

Qu'est-ce-que le DASH3 ?

Qui utilise le DASH3 ?

Le DASH3 est au départ conçu pour les applications de la compétition automobile. Il est de volume réduit, léger, dispose de plusieurs systèmes de montage pour des applications aussi exigeantes qu'un karting ou une moto. L'afficheur est une extension d'un enregistreur Race Technology permettant de visualiser des paramètres en temps réel dans le véhicule. Le DASH3lite est spécialisé dans la visualisation des temps par tour et de vitesse, la version standard du DASH3 peut être configurée pour visualiser des combinaisons de variables.

Que fait le DASH3 ?

Le DASH3 standard peut être configuré pour visualiser différentes données, dans plusieurs formats. L'afficheur graphique permet de choisir différentes tailles de texte, avec à coté un graphique ou un bargraphe. Le DASH3 est connecté avec l'un de nos enregistreurs comme le DL1 mais aussi d'autre produits comme le DL2, la série des SPEEDBOX ou encore en visualisation d'une sortie de calculateur avec l'interface ECU compatible. Il est équipé d'un connecteur unique Sub-D 9 broches assurant l'alimentation et le transfert des données quand il est relié au DL1. Si le DASH3 est relié à un autre produit (par exemple DL2 ou SPEEDBOX) demandez nous le câblage spécifique à cet équipement.

Les fonctions de base des DASH3 et DASH3lite sont des affichages de temps et de vitesse. Des informations plus détaillées sont décrites ci-dessous.

Caractéristiques du DASH3

Compteur de piste

La mesure de temps est l'information la plus importante pour chaque pilote. Cette information est visualisée de nombreuses façons sur le DASH3lite et le DASH3 pour être certain que l'information clef soit claire et concise, adaptée aux besoins exacts et à la préférence de l'utilisateur.

Il y a six paramètres clefs que le DASH3 peut afficher :

• Compteur de tour. C'est un simple compteur indiquant le nombre de tour en cours.
• Temps intermédiaire. C'est temps du dernier secteur intermédiaire.
• Temps par tour. C'est le temps à chaque passage de chaque tour de piste.
• Delta sur intermédiaire. Il indique un temps positif ou négatif comparé au meilleur temps intermédiaire sur le même secteur.
• Delta sur tour de piste. Il indique si on est plus ou moins rapide comparé au meilleur temps réalisé sur un tour.
• Temps par tour prévisionnel. C'est un calcul, basé sur le temps courant au tour, qui visualise le prévu pour ce tour. Le temps prévisionnel est basé sur le fait que les intermédiaires seront identiques à ceux du meilleur tour.

Différentes combinaisons de ces paramètres peuvent être affichées à la fin de chaque tour ou secteurs dans le format spécifié à l'aide du logiciel de configuration. Le DASH3 est livré préconfigurés avec les réglages les plus courant, ainsi il est utilisable de suite sans avoir besoin de commencer par sa configuration complète.

Installation du DASH3

Il y a 3 solutions pour le montage :

• Pour une utilisation temporaire en véhicule, une ventouse sur le pare-brise peut être utilisée. Cette ventouse optionnelle dispose d'un vissage, comme on le trouve sur un pied pour appareil photo, le type est 1/4" UNC20.

• Pour un montage en environnement course, le DASH3 dispose d'une surface plane et nous recommandons d'utiliser de l'adhésif double face à l'arrière de l'écran. Le poids est de seulement 120 grammes, ce qui permet de l'utiliser dans n'importe quel endroit sans avoir à sécuriser le montage.

• Pour un montage permanent, le DASH3 est équipé de 4 trous de 3mm pour le vissage avec seulement une profondeur maximale de 6,5mm de pénétration.

Dans tous les cas, le câble de liaison est disposé de coté ou sur le dessus de l'écran pour un maximum de flexibilité. En utilisation compétition le choix de l'endroit de montage doit être choisi avec soin pour la meilleure visibilité - En particulier pour minimiser les réflexions et avoir un angle correct afin d'être dans des conditions confortables et voir l'ensemble de l'écran et des LED.

Configuration du DASH3

Faisant partie intégrante de la suite logicielle de Race Technology, l'utilitaire de configuration permet de configurer à vos besoins l'affichage de l'écran DASH3. Les principales fonctions sont décrites ci-dessous :

• Le choix des variables à visualiser et leurs positions. Il y a trois tailles de fonte de caractères.
• Le choix et la position des graphiques.
• Le choix et la position des barsgraphes.
• Le choix des informations de temps à visualiser.
• Le filtrage de chaque variable.
• Les niveaux d'alarme de chaque variable.
• Les conversions d'unités - C-.à-d. des degrés centigrade à partir de Volt, pour un capteur de température par exemple.
• Les conditions d'allumage des LED, par exemple sur une limite en régime moteur.

Brochure DASH3 en format PDF.
